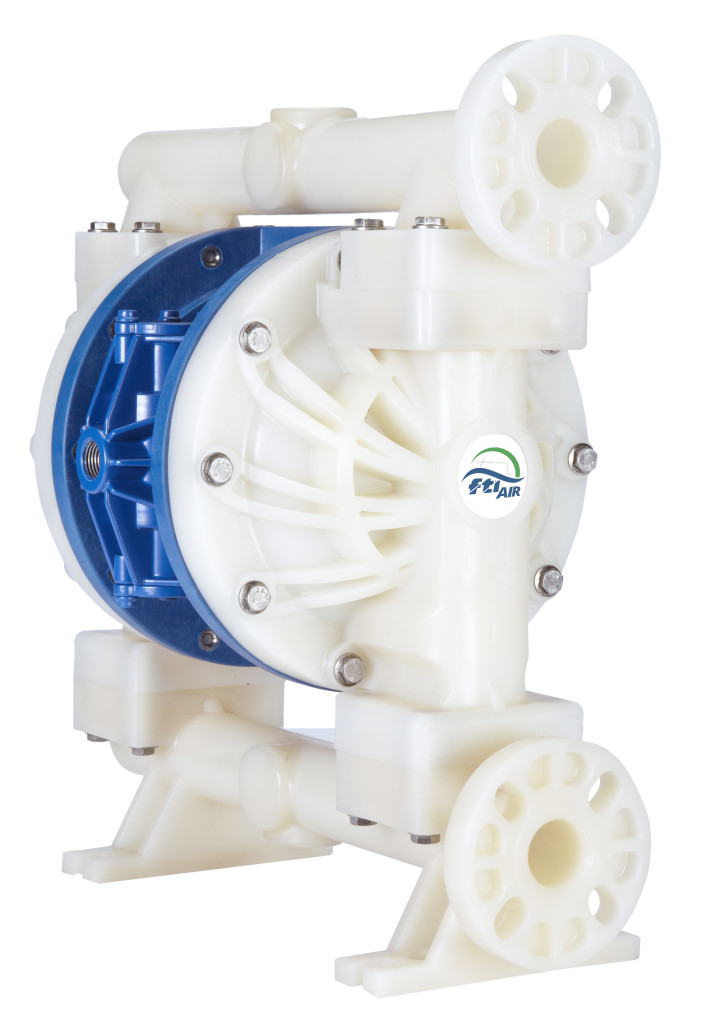

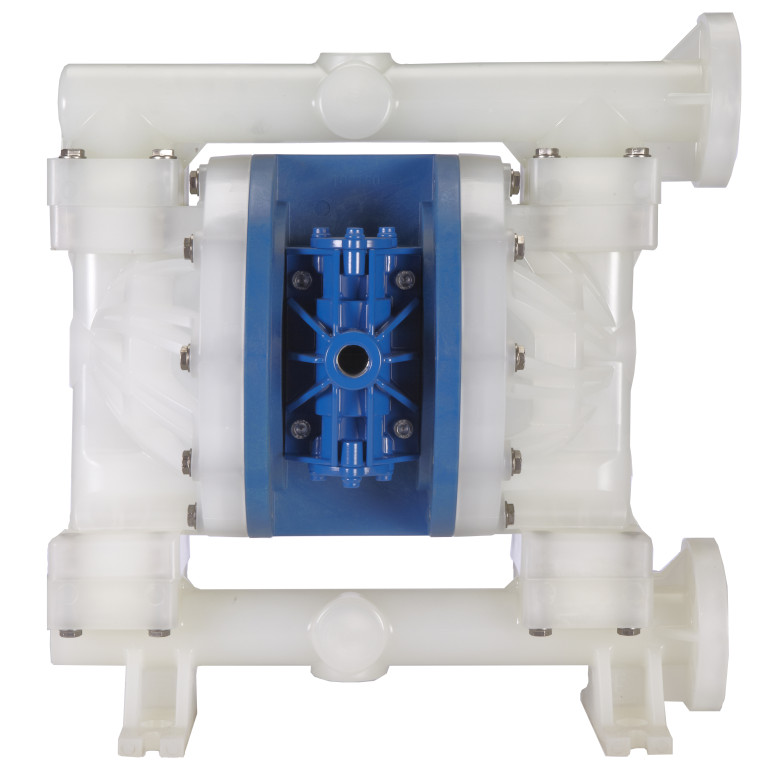

1” (25 мм) Мембранный насос FTI AIR
в пластиковом корпусе

Современная модель насоса FTI Air FT10 в пластиковом корпусе содержит уникальный, незастревающий воздушный клапан, отличающийся простотой, прочностью и надежностью и к томк же, не требует отдельного или механически управляемого управляющего клапана. Конструкция на основе болтов обеспечивает управление перекачиванием жидкости без каких-то бы не было утечек. Насосы доступны в корпусах из полипропилена (PP) или ПВДХ (PVDF). Мембраны, шары и седла доступны в широком диапазоне различных материалов, обеспечивающих надежное функционирование для большого числа различных видов применения. Продукты FTI Air содержат небольшое количество деталей, простой дизайн, меньшую склонность к появлению неисправностей.


Документация

FT10-plastic-manual FT10 Техническое описание (pdf)

Спецификация

Спецификация
Всасывание и выброс (размер): 1” x 1”
Тип подсоединения*: Торец
Тип подключения: NPT, BSP
Подача/выпуск воздуха: 1/2” FNPT x 1/2” FNPT
*Опционально. Возможно горизонтальное или вертикальное подсоединение типов NPT или BSP

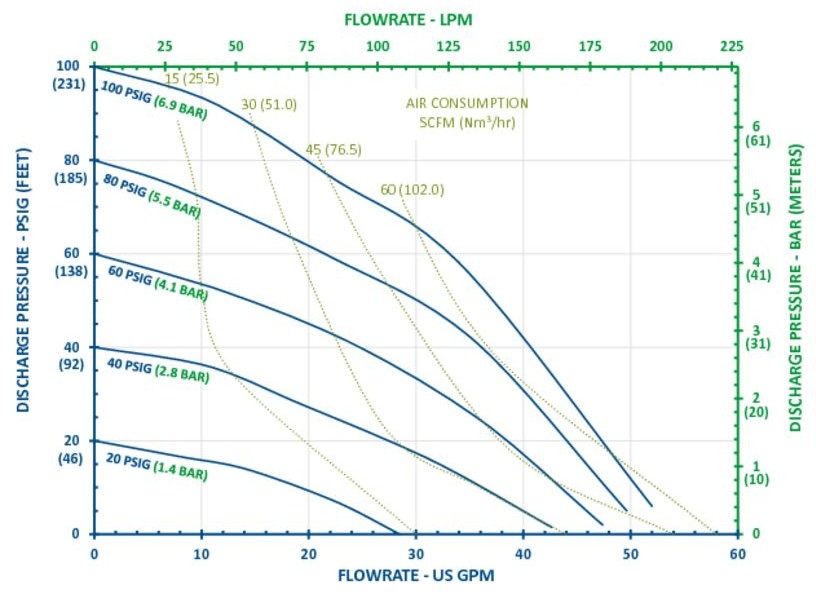

Характеристики
Максимальная скорость потока: 54 gpm (204 л/мин)
Макс. давление воздуха на входе: 100 psi (6.9 атм)
Перекачивание за рабочий ход: 0.05 gal (0.19 л)
Мин. давление воздуха на входе: 10 psig (0.7 атм)
Максимальный размер частиц: 0.25″ (6.4 мм)
Звуковое давление: 73.2 дБ(A)
Рабочая температура: Зависит от материала



Материалы
Материалы проточной части: Полипропилен, ПВДФ
Материал мембраны: Неопрен, Сантопрен™, Фторкаучук , EPDM, Фторопласт, Синт. каучук , Hytrel®, Полиуретан
Материалы воздушного клапана: GFRPP, Алюминий
Материалы шара клапана: Неопрен, Синт. каучук , Фторкаучук , EPDM, Сантопрен™, Фторопласт
Материалы седла клапана: Полипропилен, ПВДФ
Материалы уплотнительного кольца Синт. каучук , Фторкаучук , Сантопрен™, Полиуретан, FEP/Фторкаучук



Размеры и вес
Максимальная высота: 17-7/8” (454 мм)
Максимальная ширина: 16-13/16” (427 мм)
МАксимальная глубина: 10-11/16” (271 мм)
Вес – Алюминий: 10.9 кг
Вес – Нержавеющая сталь: 15.5 кг

Расшифровка марки на примере насоса FT05P-PA-2TPC-B1:

  • - FT - название серии насосов;
  • - 05 - присоединительные размеры патрубков насоса ( 05 - 1/2``, 10 - 1``, 15 - 1 1/2``, 20 - 2``);
  • - - P - материал насоса, контактирующий с жидкостью (полипропилен);
  • - - P - материал насоса, не контактирующий с жидкостью (полипропилен);
  • - - A - материал воздушного клапана (алюминий);
  • - - 2 - материал мембраны (тефлон);
  • - - T - материал шара клапана (тефлон);
  • - - P - материал седла клапана (полипропилен);
  • - - C - материал уплотнения седла клапана (фторэтилен-пропилен);
  • - - F - тип соединения (F - фланцевое, B - резьбовое);
  • - 1 - расположение присоединительных отверстий (1 - торцевое, 2 - по-центру горизонтально, 3 - по центру вертикально)


Список моделей в пластиковом корпусе

Модель Воздушный клапан Мембрана Шарик Уплотнение Уплотнительное кольцо Наличие
FT10P‐PP‐NNPB‐F1 Полипропилен Neoprene Neoprene PP Buna‐NНа заказ
FT10P‐PP‐BBPB‐F1 Полипропилен Buna‐N Buna‐N PP Buna‐NНа заказ
FT10P‐PP‐EEPB‐F1 Полипропилен EPDM EPDM PP Buna‐NНа заказ
FT10P‐PP‐FFPF‐F1 Полипропилен FKM FKM PP FKMНа заказ
FT10P‐PP‐RRPR‐F1 Полипропилен Santoprene Santoprene PP SantopreneНа заказ
FT10P‐PP‐HRPR‐F1 Полипропилен Hytrel Santoprene PP SantopreneНа заказ
FT10P‐PP‐URPU‐F1 Полипропилен Polyurethane Santoprene PP PolyurethaneНа заказ
FT10P‐PP‐1TPC‐F1 Полипропилен PTFE w/ Neo PTFE PP FEP Encap. FKMНа заказ
FT10P‐PP‐2TPC‐F1 Полипропилен PTFE w/ Santo PTFE PP FEP Encap. FKMНа заказ
FT10P‐PA‐2TPC‐F1 Полипропилен PTFE w/ Santo PTFE PP FEP Encap. FKMНа заказ
FT10V‐PP‐NNVB‐F1 Полипропилен Neoprene Neoprene PVDF Buna‐NНа заказ
FT10V‐PP‐BBVB‐F1 Полипропилен Buna‐N Buna‐N PVDF Buna‐NНа заказ
FT10V‐PP‐EEVB‐F1 Полипропилен EPDM EPDM PVDF Buna‐NНа заказ
FT10V‐PP‐FFVF‐F1 Полипропилен FKM FKM PVDF FKMНа заказ
FT10V‐PP‐RRVR‐F1 Полипропилен Santoprene Santoprene PVDF SantopreneНа заказ
FT10V‐PP‐HRVR‐F1 Полипропилен Hytrel Santoprene PVDF SantopreneНа заказ
FT10V‐PP‐URVU‐F1 Полипропилен Polyurethane Santoprene PVDF PolyurethaneНа заказ
FT10V‐PP‐1TVC‐F1 Полипропилен PTFE w/ Neo PTFE PVDF FEP Encap. FKM На заказ
FT10V‐PP‐2TVC‐F1 Полипропилен PTFE w/ Santo PTFE PVDF FEP Encap. FKMНа заказ

Доступные материалы

Проточная часть: Полипропилен, ПВДФ
Мембраны: Неопрен, Santoprene, Фторкаучук, Нитрил, Фторопласт,Каучук, Hytrel, Полиуретан
Воздушный клапан: Композитные материалы, Алюминий
Шаровой клапан: Неопрен, Кучук, EPDM, Фторкаучук,Santoprene, Фторопласт
Седла клапанов: Полипропилен, ПВДФ
Уплотнения: Каучук, FKM, Santoprene, Полиуретан, FEP/FKM

Гарантия

Гарантийный срок эксплуатации насоса составляет 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
Гарантия не предусматривает возмещение материального ущерба или травм, связанных с эксплуатацией наших насосов.
Гарантийному ремонту не подлежат поломки, возникшие по причине неправильного подключения к электросети, отсутствия надежной защиты, дефектного монтажа, неправильно выполненной наладки и работы жидкости.
ОСОБЕННОСТИ: гарантия недействительна, если насос был разобран, самостоятельно отремонтирован или испорчен покупателями.
Внимание! Претензии по работе воздушного клапана не принимаются, если не был установлен блок подготовки воздуха!
